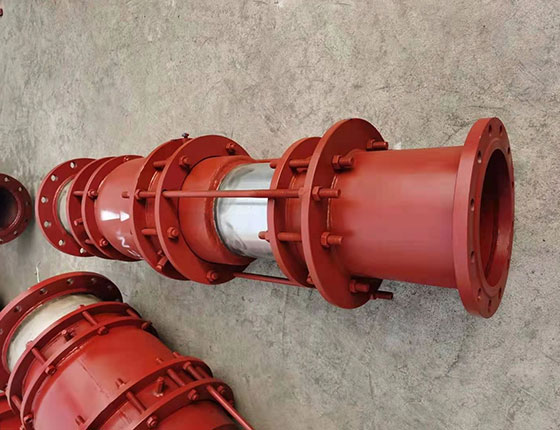

套筒补偿器的原理

无推力套筒补偿器的工作原理是在流体力学平衡原理。在设计结构上巧妙的与闭环形气室一起使用。腔室的两端具有两个环形压力接收表面，一个是固定的，另一个是与伸缩管一起可动的。可移动的环形压力接收表面恰好等于管的内横截面的反向压力接收表面的面积，补偿器工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等的，而方向相反，因此两压力相互抵消。并且压力彼此抵消。这样，在设计或施工过程中只考虑补偿器的摩擦推力。 套筒式无推力补偿器填充材料以往填料多用石墨、石棉盘根，加注液体润滑剂，用于密封水、汽介质时，然而这些润滑剂在高压、高温下会流动，并使填料产生皱缩和硬化由于填料容积缩小，经常重新压紧。当使用套筒式补偿器时，对管道支架产生的推力是通过管道的摩擦力，弯曲管段的自然补偿的弹力和滑动支架的摩擦力的水平推力外，还要计算由于管道内压力而产生的水平推力。这是因为通过介质作用在管道拐角上的力不会导致与方形补偿器相反的力的自平衡。管道在补偿器处与两个管子断开，并且通过在管子中移动管子来补偿管子的热伸长。介质不是直接从管子流入管子B，而是由旁通管实现，旁通管连接在管子套管和管子管之间。由于管和管都具有头部，因此由中压本身产生的水平推力是平衡的。
