补偿器在供热管道中的作用

  补偿器在供热管道中的作用是为了防止供热管道升温时,由于热伸长或温度应力而引起管道变形或破坏,需要在管道上设置补偿器,以补偿管道的热伸长,从而减小管壁的应力和作用在阀门或支架结构上的作用力,简单的说就是吸收温度冷热变化,各类介质所产生的应力。

         供热管道波纹补偿器工作状态详解   首先波纹补偿器的两端与供热管道焊接,热水从膨胀节中的不锈钢波纹管中流过,按供热管道施工设计要求,当管道中的水温达到70摄氏度时,由于热的作用,管道开始膨胀,波纹金属软管被压缩,管道伸长达到设计长度。在供水水温大于70℃时,管道补偿器的工作状态受压,膨胀节工作状态稳定。停止供热冷却时,在温度小于70℃时,波纹补偿器的工作状态受拉。这时,就需要一个装置来解决这个问题,这个装置就是补偿器,所谓补偿器,就是一个可伸缩的器具,当管道伸长时,他会变短,以吸收管道伸缩时产生的应力;当管道缩短时,补偿器就会变长,以补偿缩短的管道。

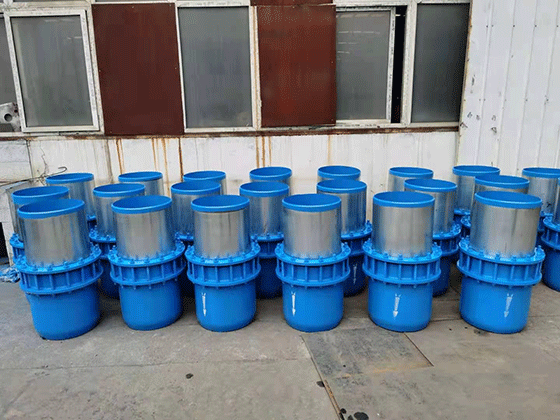

          补偿器用于架空和地沟内的普通波纹膨胀节的作用相同,都是用来补偿因受热而引起的管道膨胀,并且其制造材料均为不锈钢。但是,直埋式波纹膨胀补偿器与普通波纹膨胀补偿器决不能混同。普通式波纹膨胀补偿器不能浸泡在污水中,更不能直接埋在泥土里。而直埋式波纹膨胀补偿器由于采取了使膨胀器与积水隔绝的措施,从而实现了全直埋,使补偿器与管道的寿命相同。
    装在管道上之后,把管道加热到要求的温度,管道热伸长,补偿器补偿被相应压缩,在此状态下将外套在环缝处密封焊死,补偿器成为刚性整体,不再有补偿能力。工作中则由管路的拉伸— 压缩弹性变形进行补偿,所以实质上对于管道是属于无补偿直埋。用这种方法,补偿器只补偿了该管段在设计温差下产生的变形总量的一部分,它的作用只使管路工作中拉伸—— 压缩的平衡点处在设计温差下变形总量的中点。使拉伸— — 压缩应力基本相等,起降低管路拉伸或压缩变形应力的作用。这种类型的补偿器一般补偿量小,无寿命要求,无疲劳失效问题,管路不需滑动支架,造价也低。但施工中管路的加热和补偿器上环焊缝的焊接,增加了施工难度。
    直埋管道中波纹膨胀补偿器的位置应根据补偿方式的不同而有所变化。两固定支座之间,只装一个波纹膨胀节补偿器。一次性直埋波纹膨胀补偿器应设置在两固定支座的中间;自由补偿直埋波纹膨胀节补偿器的没置位置应靠近两个固定支座中的一个,而远离另一个。这主要从波纹膨胀节本身的外型构造考虑,因为远离固定支座的(导向密封套)一端在受热时可自由伸缩,而靠近固定支座的一端,由于外壳的突出增加了其伸缩的阻力,使之起不到补偿的作用。
