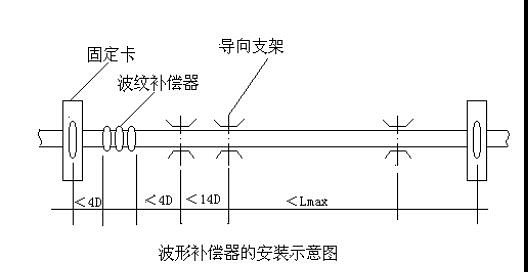

提供波纹补偿器结构示意图的厂家

         波纹管补偿器结构型式很多，不同的结构型式具有不同的功能、不同的特点，适用于不同管系的补偿。纹补偿器是由单层或多层薄壁金属管制成具有轴向波纹的管状补偿设备。工作时，利用波纹变形吸收管道的热伸长实现管道的热补偿。供热管道上使用的波纹管多用不锈钢制造。波纹补偿器按波纹形状主要分为U形和几形两种;按补偿方式分为轴向、横向和铰接等形式。轴向型波纹补偿器主要作用是吸收直管段的轴向位移量，可以保证热力管道的运行，减少支架个数，并可节约部分初始投资。轴向型波纹补偿器从层数上分为单层、双层、多层3种形式。在相同补偿量下，单层刚度大，多层刚度小。单层对固定架的反弹力大，土建初始投资较大，但补偿器本身价格较低。多层与单层相反。
