用途：FSL型轴向型复式拉杆波纹补偿器结构简单，补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
型号： DN32-DN3000，压力级别0.1Mpa-2.5Mpa
连接方式： 1、法兰连接 2、接管连接
产品轴向补偿量：72mm-500mm

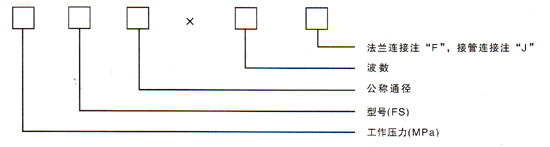

一、型号示例：
举例：0.6FSL200×12J
表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。
二、应用说明：
1、复式拉杆波纹补偿器，结构简单、补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货，也可根据用户要求按国标、化标或其它标准供货。
三、对固定支座的作用力：
压力推动：Fp=100·P·A （N）
轴向弹力：Fx=f·Kx·X （N）
式中：P： 工作压力或试验压力 MPa；
A： 有效面积（查样本） 平方米；
Kx： 补偿器轴向刚度 N/mm；
X： 补偿器使用的轴向补偿量 mm
f： 系数，当补偿器进行预变形时，f为1/2，当补偿器不进行预变形时，f取1。
|
公称通径(mm) |
型号 |
补偿量 |
钢度(N/mm) |
有效面积 |
径向尺寸 |
接管端口尺寸 |
保护套外径 |
总长(L)(mm) |
|||||||
|
轴向Xo |
横向Yo |
角向θo/度 |
轴向Kx |
横向Ky |
角向KQN-m/度 |
法兰 |
接管 |
||||||||
|
32 |
QM |
BW1.0/32×8 |
J |
7 |
441 |
16 |
|
Φ38×3.5 |
186 |
|
280 |
||||
|
JZ |
F |
7 |
1.28 |
±4 |
441 |
774 |
2 |
225 |
|
164 |
|
||||
|
QM |
BW1.0/32×16 |
J |
14 |
220 |
16 |
|
186 |
|
321 |
||||||
|
JZ |
F |
14 |
5.1 |
±8 |
221 |
97 |
1 |
225 |
|
216 |
|
||||
|
40 |
QM |
BW1.0/40×8 |
J |
10 |
318 |
23 |
|
Φ45×3.5 |
224 |
|
289 |
||||
|
JZ |
F |
10 |
1.5 |
±4 |
318 |
696 |
2 |
244 |
|
219 |
|
||||
|
QM |
BW1.0/40×16 |
J |
19 |
158 |
23 |
|
224 |
|
334 |
||||||
|
JZ |
F |
19 |
6.1 |
±8 |
158 |
87 |
1 |
244 |
|
219 |
|
||||
|
50 |
QM |
BW1.0/50×8 |
J |
12 |
635 |
37 |
|
Φ57×3.5 |
239 |
|
306 |
||||
|
JZ |
F |
12 |
2.2 |
±4 |
635 |
1041 |
6.4 |
259 |
|
182 |
|
||||
|
QM |
BW1.0/50×16 |
J |
24 |
318 |
37 |
|
239 |
|
372 |
||||||
|
JZ |
F |
24 |
8.9 |
±8 |
318 |
130 |
3.2 |
259 |
|
247 |
|
||||
|
65 |
QM |
BW1.0/65×8 |
J |
18 |
423 |
55 |
|
Φ73×4 |
250 |
|
322 |
||||
|
JZ |
F |
18 |
3.4 |
±5.3 |
423 |
699 |
6.5 |
270 |
|
200 |
|
||||
|
QM |
BW1.0/65×12 |
J |
28 |
282 |
55 |
|
250 |
|
362 |
||||||
|
JZ |
F |
28 |
6.5 |
±8 |
282 |
243 |
4.3 |
270 |
|
240 |
|
||||
|
80 |
QM |
BW1.0/80×8 |
J |
29 |
358 |
81 |
|
Φ89×4 |
264 |
|
366 |
||||
|
JZ |
F |
29 |
6.4 |
±6.4 |
358 |
401 |
8.1 |
284 |
|
244 |
|
||||
|
QM |
BW1.0/80×10 |
J |
37 |
286 |
81 |
|
264 |
|
390 |
||||||
|
JZ |
F |
37 |
10 |
±8 |
286 |
205 |
6.4 |
284 |
|
274 |
|
||||
|
100 |
QM |
BW1.0/100×6 |
J |
33 |
417 |
121 |
|
Φ108×4 |
284 |
|
345 |
||||
|
JZ |
F |
33 |
2.9 |
±4.8 |
417 |
1206 |
16.2 |
304 |
|
223 |
|
||||
|
QM |
BW1.0/100×10 |
J |
54 |
250 |
121 |
|
284 |
|
409 |
||||||
|
JZ |
F |
54 |
8 |
±8 |
250 |
260 |
9.7 |
304 |
|
287 |
|
||||
|
125 |
QM |
BW1.6/125×5 |
J |
35 |
409 |
180 |
|
Φ133×4 |
314 |
|
342 |
||||
|
JZ |
F |
35 |
2.5 |
±4.4 |
409 |
4110 |
47 |
334 |
|
216 |
|
||||
|
QM |
BW1.6/125×9 |
J |
63 |
227 |
180 |
|
314 |
|
414 |
||||||
|
JZ |
F |
63 |
8.1 |
±8 |
227 |
705 |
26.1 |
334 |
|
288 |
|
||||
|
150 |
QM |
BW1.6/150×5 |
J |
45 |
456 |
257 |
|
Φ159×4.5 |
344 |
|
367 |
||||
|
JZ |
F |
45 |
3.3 |
±5 |
456 |
3273 |
49 |
364 |
|
238 |
|
||||
|
QM |
BW1.6/150×8 |
J |
71 |
285 |
257 |
|
344 |
|
427 |
||||||
|
JZ |
F |
71 |
8.3 |
±8 |
285 |
813 |
30.7 |
364 |
|
302 |
|
||||
|
200 |
QM |
BW1.6/200×4 |
J |
56 |
480 |
479 |
|
Φ219×6 |
422 |
|
392 |
||||
|
JZ |
F |
56 |
4.5 |
±5.3 |
480 |
3823 |
64.2 |
442 |
|
248 |
|
||||
|
QM |
BW1.6/200×6 |
J |
84 |
320 |
479 |
|
422 |
|
426 |
||||||
|
JZ |
F |
84 |
10 |
±8 |
320 |
1130 |
42.8 |
442 |
|
302 |
|
||||
|
250 |
QM |
BW1.6/250×4 |
J |
53 |
930 |
769 |
|
Φ273×8 |
487 |
|
379 |
||||
|
JZ |
F |
53 |
4.6 |
±5.2 |
930 |
5630 |
196 |
507 |
|
393 |
|
||||
|
QM |
BW1.6/250×6 |
J |
80 |
620 |
769 |
|
487 |
|
399 |
||||||
|
JZ |
F |
80 |
10.4 |
±7.8 |
620 |
1668 |
131 |
507 |
|
393 |
|
||||
|
300 |
QM |
BW1.6/300×4 |
J |
57 |
1253 |
1105 |
|
Φ325×8 |
542 |
|
467 |
||||
|
JZ |
F |
57 |
5.8 |
±5 |
1253 |
6479 |
365.7 |
562 |
|
366 |
|
||||
|
QM |
BW1.6/300×6 |
J |
85 |
835 |
1105 |
|
542 |
|
565 |
||||||
|
JZ |
F |
85 |
13 |
±7.5 |
835 |
1920 |
244 |
562 |
|
464 |
|
||||
|
350 |
QM |
BW1.6/350×4 |
J |
64 |
1265 |
1367 |
|
Φ377×10 |
602 |
|
492 |
||||
|
JZ |
F |
64 |
6.6 |
±5 |
1265 |
6301 |
465 |
622 |
|
397 |
|
||||
|
QM |
BW1.6/350×6 |
J |
97 |
843 |
1367 |
|
602 |
|
604 |
||||||
|
JZ |
F |
97 |
14.8 |
±7.5 |
843 |
1873 |
310 |
622 |
|
509 |
|
||||
|
400 |
QM |
BW1.6/400×4 |
J |
65 |
1373 |
1611 |
|
Φ426×10 |
680 |
|
518 |
||||
|
JZ |
F |
65 |
5.8 |
±4.6 |
1373 |
8832 |
608 |
700 |
|
412 |
|
||||
|
QM |
BW1.6/400×6 |
J |
97 |
915 |
1611 |
|
680 |
|
628 |
||||||
|
JZ |
F |
97 |
13 |
±6.9 |
915 |
2609 |
405 |
700 |
|
522 |
|
||||
