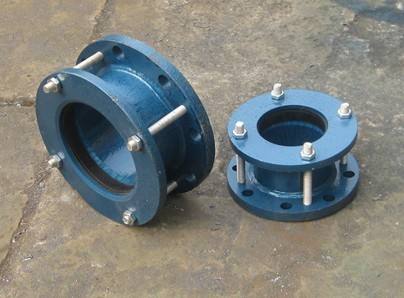

SSJB(AY)型压盖式松套伸缩接头是在松套伸缩接头原有性能的基础上，增设限位装置，在压盖式松套限位伸缩接头伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超过压盖式松套限位伸缩接头伸缩量，就起到限位，这样就有效的确保压盖式松套限位伸缩接头管道的运行，特别适用于有震动或有一定斜度及在拐弯的管路中的选择。
SSJB(AY)型压盖式松套伸缩接头适用于两边与管子插接，无需焊接，机构合理，密封可靠，安装快捷方便。
| 公称通径 DN | 管子外径 DW | 外形尺寸 | N-Th | |||
| 长度 | D | 0.25-1.6Mpa | 2.5-6.4 Mpa | |||
| L1 | L |
|
|
|
||
| 65 | 76 | 180 | 208 | 155 | 4-M12 | 4-M12 |
| 80 | 89 | 165 | ||||
| 100 | 108 | 195 | ||||
| 114 | 225 | |||||
| 125 | 133 | 225 | ||||
| 125 | 140 | 225 | 4-M16 | |||
| 150 | 159 | 220 | 255 | 4-M16 | 6-M16 | |
| 168 | 255 | |||||
| 200 | 219 | 310 | ||||
| 225 | 245 | 335 | ||||
| 250 | 273 | 223 | 375 | 6-M20 | 8-M20 | |
| 300 | 325 | 273 | 440 | 440 | ||
| 350 | 355 | 490 | 8-M20 | 10-M20 | ||
| 377 | 490 | |||||
| 400 | 406 | 540 | ||||
| 426 | 540 | 10-M20 | 12-M20 | |||
| 450 | 457 | 590 | ||||
| 480 | 590 | |||||
| 500 | 508 | 645 | ||||
| 530 | 645 | |||||
| 600 | 610 | 750 | ||||
| 630 | 750 | |||||
| 700 | 720 | 855 | 12-M20 | 14-M20 | ||
| 800 | 820 | 290 | 355 | 970 | 12-M24 | 16-M24 |
| 900 | 920 | 1070 | 14-M24 | 18-M24 | ||
| 1000 | 1020 | 1170 | ||||
| 1200 | 1220 | 1405 | 16-M24 | 20-M24 | ||
| 1400 | 1420 | 377 | 1590 | 18-M24 | 28-M27 | |
| 1500 | 1520 | 1690 | ||||
| 1600 | 1620 | 1795 | 20-M27 | 28-M27 | ||
| 1800 | 1820 | 2000 | 22-M27 | 30-M30 | ||
| 2000 | 2020 | 2200 | 24-M27 | 32-M30 | ||
| 2200 | 2220 | 400 | 2420 | 26-M30 | ||
| 2400 | 2420 | 2635 | 28-M30 | |||
| 2600 | 2620 | 400 | 2835 | 30-M30 | ||
| 2800 | 2820 | 3030 | 32-M33 | |||
| 3000 | 3020 | 3240 | 34-M33 | |||
| 3200 | 3220 | 3440 | 36-M33 | |||
| 3400 | 3420 | 490 | 3640 | 38-M33 | ||
| 3600 | 3620 | 3860 | 40-M33 | |||
| 3800 | 382 | 500 | 4080 | 40-M36 | ||
| 4000 | 4020 | 4300 | 42-M36 | |||
| 注：本尺寸符合GB/T12465-2002标准 | ||||||
